一、螺旋分級機結構組成

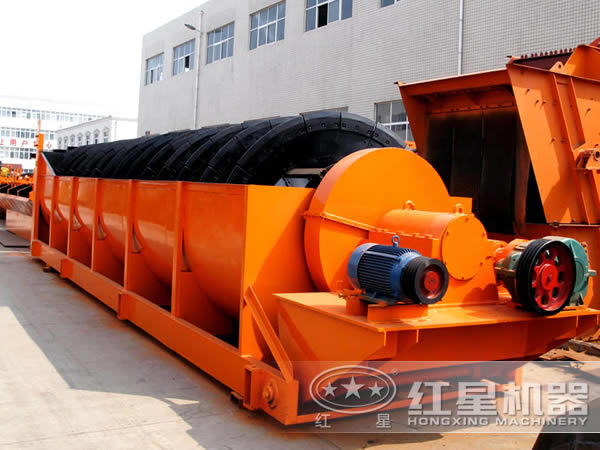

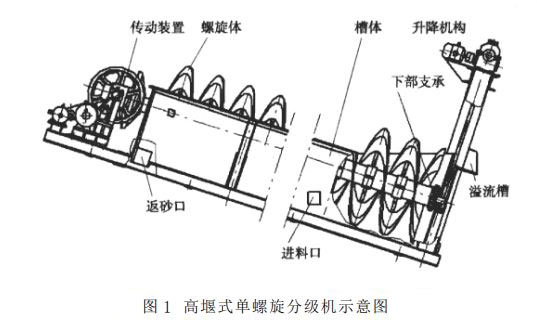

螺旋分級機主要由傳動裝置、螺旋體、槽體、下部支承和升降機構組成(圖1)，經過磨礦后的礦漿從螺旋分級機槽體下端的進料口進入槽體內，傾斜安裝的槽體下端為礦漿分級沉降區，螺旋體低速旋轉攪拌礦漿，使大部分輕、細顆粒的物料懸浮到上面，溢出進入下一道選礦工序；粗重顆粒的物料沉降于槽體，成為礦砂，由螺旋體上的葉片輸送到螺旋分級機槽體上端的排砂口排出。如螺旋分級機與磨機組成閉路，則粗顆粒物料經溜槽進入磨礦機再磨。

二、存在的問題

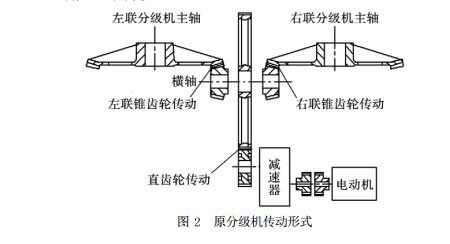

受當時減速器技術水平的限制，螺旋分級機傳動部設計過于復雜，分為3級減速：第1級為減速器第2級為大小直齒輪，第3級為大小傘齒輪。螺旋分級機的傳動部為雙聯單驅動，即1臺電動機和1臺減速器帶動兩聯螺旋分級機(見圖2)，傳動部安裝找正復雜，偏差較大，難以達到圖紙要求。

此外，在運行過程中兩聯分級機互相影響，橫軸銅瓦磨損后，小傘齒輪的水平軸線發生傾斜，直接影響大小傘齒輪的嚙合，增加了額外負載，導致減速器振動加大。同時，內側聯分級機的負荷大，造成兩聯分級機的大錐齒輪磨損情況不一致，與減速器帶動的齒輪相互嚙合時振動大，故障多。

三、改進措施

1、解決分級機內沉降死區及螺旋軸磨損的問題。

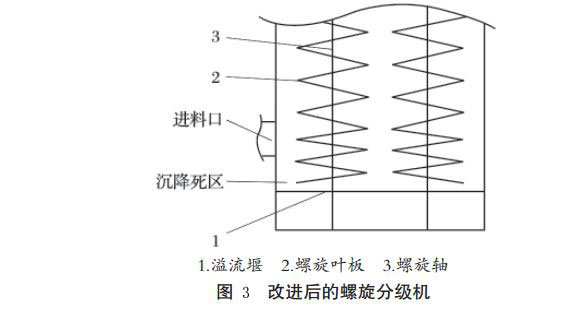

為了使沉降區域內礦漿得到充分?jǐn)嚢瑁訌姷V漿的分級效果，避免沉降死區的形成，如圖3所示，將沉降區域內螺旋葉板間的距離由原來的350mm縮短為300mm。

此外，為避免礦漿直接沖擊螺旋軸，采取在螺旋軸下端安裝2排支架，6塊大葉板，12塊小葉板。改進后導程共增長600mm，有效地擴大了分級沉降區面積。進料口處礦漿全部給到螺旋葉板上，使分級機沉降區內礦漿攪拌均勻，礦粒得到充分分級，有效提高了分級效率。安裝葉板的同時也達到了保護螺旋軸的目的。

2、小葉板材質的更換

由于沉降死區的存在，直接導致小葉板磨損加劇，致使小葉板更換頻繁。為此，將材質為鑄鐵的小葉板更換為錳鋼小葉板，延長了小葉板的使用周期。
